PLYVAFLEX

GAINES ANNELEES A ENTERRER ACCOMPAGNÉES D’UN DISPOSITIF DÉTECTABLE

PLYVAFLEX offre une solution conforme à la nouvelle norme anti-endommagement des réseaux.

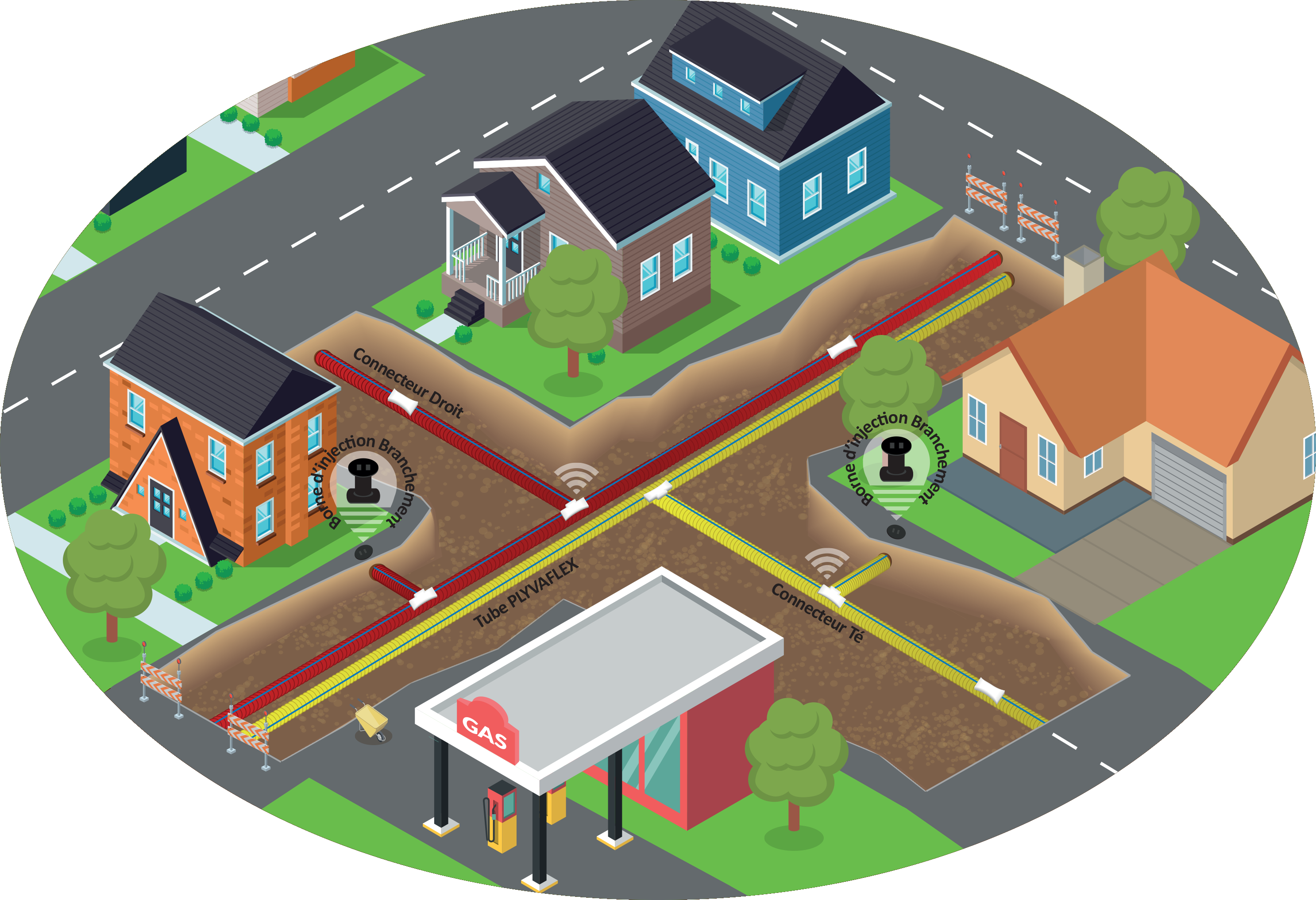

PLYVAFLEX est composé d’affleurants et de fils traceurs. Il s’adapte à tous les réseaux neufs ou rénovés et à toute nature de canalisation. Il répond à la classe de précision cartographique A, comme l’exige la nouvelle norme.

La détection se fait ensuite avec tous les appareils de détection de signaux électromagnétiques du commerce.

Description :

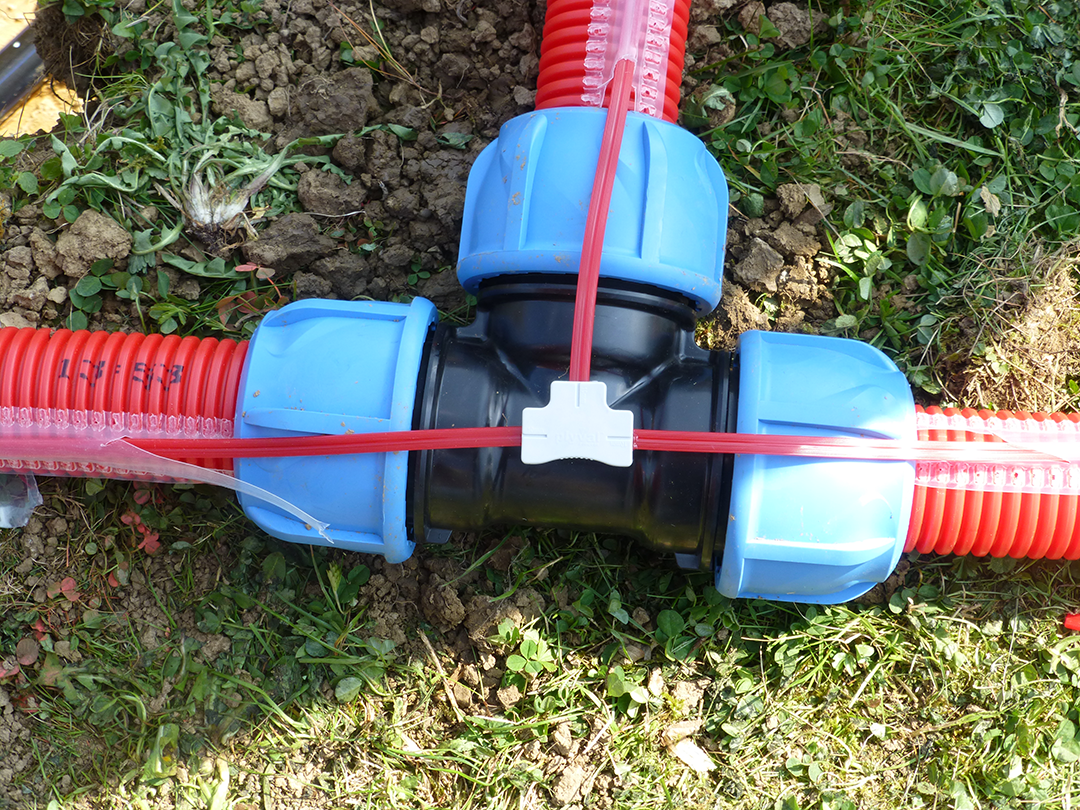

Il s’agit d’un dispositif filaire disposé sur les gaines. Il est en matériaux inoxydable, facilement raccordable et étanche pour une durée de vie au moins équivalente à celle des réseaux (50 à 70 ans).  Le fil traceur doit être raccordé à des affleurants (les bornes de détection).







Procédé de détection avec PLYVAFLEX :

Ce dispositif s’appuie sur le principe de détection électromagnétique (à l’aide d’un détecteur classique du commerce) permettant de localiser, de détecter et d’identifier  avec la précision de la classe A, le réseau enterré en plan et profondeur (quel que soit la profondeur) conformément à la norme NF S70-003.

1 – Il suffit de connecter le fil rouge du générateur à la borne d’injection PLYVAL du réseau à localiser par le biais de la prise jack et relier le fil noir à la terre. La terre doit être éloignée d’au moins 4 m

2 – Régler le détecteur sur la même fréquence que le générateur

3 – Suivre le signal avec le détecteur et localiser le tracé du réseau enterré

4 – Relever la profondeur autant de fois que nécessaire

5 – Poursuivre cette démarche, tronçon par tronçon

6 – Etablir les plans de récolement

7 – Géo-référencer le réseau



Avantages du dispositif :

1 – Localisable en classe A. Complément idéal à la cartographie, aux SIG, aux relevés topographiques et aux plans de récolements.

2 – Offre une bonne précision dans le positionnement des réseaux en plan et en profondeur

3 – Réseaux détectés et localisés à toutes profondeurs

4 – Réduction des coûts de recherche des réseaux et d’ouverture de tranchées en exploitation

5 – Permet d’éviter les arrêts de chantiers et dispense d’investigations complémentaires coûteuses

6 – Durée de vie équivalente à celle des réseaux

7 – Garantit une sécurité pour les réseaux et les exploitants des réseaux

8 – Fonctionne avec tous les appareils de détection de signaux électromagnétiques du commerce

9 – Offre la possibilité d’un géoréférencement avec une interface GPS

10 – Facilité de mise en oeuvre grâce à sa section plate et sa bonne tenue

11 – Un faible surcoût par rapport au coût du mètre linéaire de réseau posé
